Картофелекопалка для мотоблоков и минитракторов предназначена для обработки картофеля, свеклы и других корнеплодов. Она автоматизирует процесс, что позволяет значительно увеличить продуктивность работы, и затраченное на это время.

Предназначена картофелекопалка в основном для огорода с небольшой площадью. Но, определенные виды позволяют обрабатывать и большие поля.

1 Принцип действия навесной картофелекопалки

Вне зависимости от типа картофелекопалки, принцип действия у нее один и тот же. Картофелекопалка для минитрактора крепится за технику с помощью обычного навеса, который располагается в задней части трактора.

Во время движения лемех углубляется в грунт на 25-30 см, после чего поднимает землю вместе с клубнями на транспортный механизм. Здесь картофель очищается от остатков земли. Дальше уже очищенные корнеплоды выбрасываются назад на поверхность грунта. Все что остается – это удобно собирать картофель в мешки.

Главными преимуществами, которыми обладает картофелекопатель, являются:

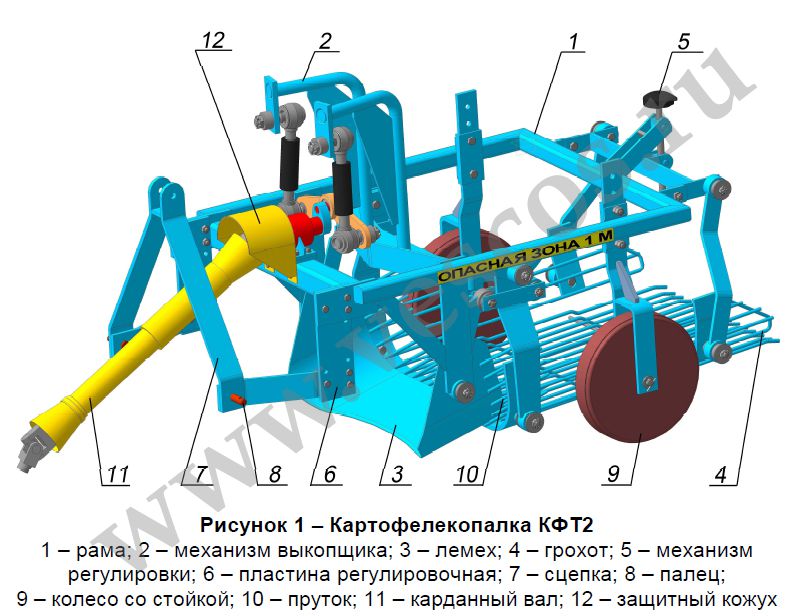

Крепление картофелекопалки к минитрактору

Крепление картофелекопалки к минитрактору

  • незначительный процент потери урожая во время уборки;
  • максимальная бережливость при работе, что позволяет собирать клубни, не повреждая их структуру;
  • высокая скорость работы, что значительно экономит время, затраченное на уборку;
  • простота конструкции упрощает обслуживание копалки, ремонт и позволяет сделать картофелекопалку даже самостоятельно в домашних условиях;
  • подходит навесная картофелекопалка к сельскохозяйственной технике любого типа: минитрактору, мотоблоку, трактору.

В некоторых моделях в комплектации идет также и бункер-накопитель. Он установлен в задней  части картофелекопателя. После очистки картофель по транспортному механизму попадает сразу в бункер. Такой принцип действия позволяет обрабатывать огород самому.
к меню ↑

2 Типы картофелекопалок

Существует несколько видов картофелекопалок, которые различаются по принципу работы и другим признакам.  В зависимости от принципа работы выделяются:

  1. Картофелекопалка транспортерная. Действует она по стандарту: лемех вскрывает грунт, поднимая картофель на транспортный механизм, представленный в этом типе рядом прутов, по которым двигаются овощи, очищаясь от земли. Наиболее распространенные модели: ДТЗ -1Б, ДТЗ-1Т, ДТЗ-1Н, DK 1F.
  2. Вибрационная картофелекопалка (еще называется грохотная). Обладает более упрощенной конструкцией. После извлечения из грунта, картофель попадает на вибрационный стол (также состоит из прутов), который вибрирует за счет вибраций корпуса. Это позволяет лучше очищать корнеплоды от земли и ботвы. Такая сажалка больше подойдет для небольших огородов. Таким типом работы отличаются модели: ДТЗ -1В, ДТЗ-2В, 4UD-1.

к меню ↑

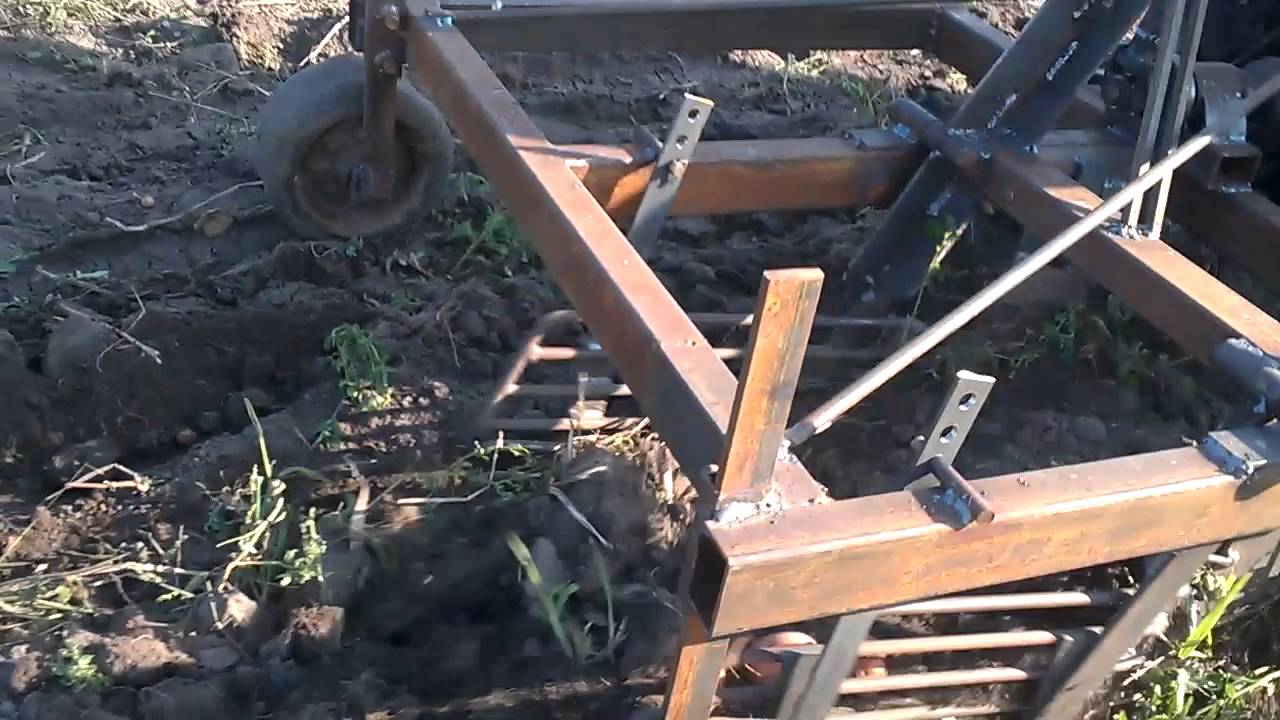

2.1 Картофелекопалка для мотоблока своими руками

Использование самодельных картофелекопалок для мотоблока Крот позволит сэкономить средства. Тем более, что сделать ее не составляет особого труда. Главным моментом при этом является заготовка детальных чертежей будущего оборудования. Найти их можно уже в готовом виде в Интернете.

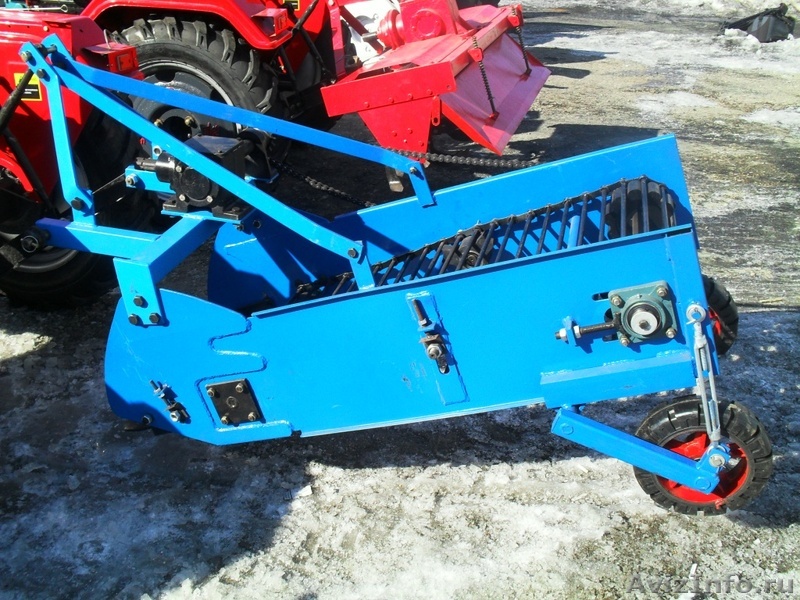

Картофелекопалка транспортерная

Картофелекопалка транспортерная

Дальше весь процесс создания делится на несколько этапов. Самодельная картофелекопалка должна отличатся высокой надежностью конструкции, способной выдерживать большие нагрузки. Исходя из этого, первым этапом будет создание прочной рамы. Для ее изготовления понадобится несколько уголков, размерами 62 мм на 40 мм, швеллер и несколько листов металла, толщиной до 8 мм.

Сколько будет служить копалка самодельная, зависит от качества скрепления всех комплектующих. Металлические части крепятся либо сваркой, либо на болты. Еще более крепким является комбинированное скрепление.

После того как рама собрана, нужно собрать элеватор будущей картофелекопалки. Для его сборки необходимо достаточное количество железных прутьев и листовые металлические вставки для бортов. Из прутьев делается решетка, на которую будет подаваться картофель. Дальше к элеватору крепится пара специальных валов, которые заставляют решетку вибрировать во время работы.


Готовый элеватор надежно крепится к раме с помощью болтов (так его проще снимать при необходимости ремонта). Дальше наступает очередь делать лемех. Он отвечает за выкапывание клубней из земли. Данный элемент можно приобрести уже готовым или сделать самостоятельно. В этом случае берется труба большого диаметра (наиболее оптимальным вариантом будет разрез 200 мм).  Она особым образом изгибается и затачивается. После придания плугу необходимой формы, он крепится к элеватору болтами-десятками.

Чертеж картофелекопалки с размерами

Чертеж картофелекопалки с размерами

После того как все готово, самое время заняться приводом. В качестве моста здесь будет использоваться металлический стержень. Его размеры и толщина строго индивидуальны и зависят от габаритов копалки. На стержень крепится звездочка. По краям варятся диски, на которые впоследствии будут устанавливаться колеса.

Последний этап – создание прочного крепления. Тип крепления зависит от того к какой технике будет приспосабливаться копалка для огорода: на трактор, минитрактор, мотоблок. Наиболее оптимальным вариантом будет посмотреть особенности крепежей покупного навесного оборудования и создать аналогичное крепление.

Картофелекопалка своими руками почти готова. Осталось выбрать колеса. Использовать лучше широкие колеса, они не позволят копалке проседать во время работы и грузнуть. Использование резиновых колес, металлических и характер их протектора зависит полностью от типа грунта. На твердый грунт лучше подойдут железные колеса. Влажный или рыхлый лучше обрабатывать на резиновых. Техника будет меньше просаживаться и легче идти по грядкам.

При необходимости на копалку можно также установить бункер для сбора корнеплодов.
к меню ↑

2.2 Как сделать картофелекопалку своими руками? (видео)


к меню ↑

2.3 Картофелесажалка для минитрактора или мотоблока

Кроме процесса выкапывания картофеля можно автоматизировать также и процесс посадки клубней. Для этого существует специальная сажалка картофеля.

По объему выполняемой работы и используемой технике, навесные картофелесажалки делятся на:

  • маленькие картофелесажалки, которые используются в основном с мотоблоками;
  • картофелесажалка для минитраткора;
  • навесное устройство для посадки под трактор;
  • сажалка для тяжелого трактора. Картофелесажалка для тяжелого трактора

    Картофелесажалка для тяжелого трактора

Это устройство состоит из бункера для корнеплодов (обычно объемом 30-40 литров), лемеха, кронштейна и дисков-окучивателей. Лемех делает неглубокую борозду. Дальше из бункера с помощью кронштейна картофель раскладывается на равных промежутках вдоль борозды. А окучивательные диски сразу же зарывают борозду. Устройство настраивается на определенную частоту посадки. Она настраивается в диапазоне 20-40 см между клубнями. Междурядное расстояние устанавливается в пределах 70 см.

При этом, такая сажалка картофеля позволяет закапывать клубни на стабильной небольшой глубине, что позволяет культуре лучше развиваться. Также грядки получаются более ровными и аккуратными, и, соответственно, их проще убирать.

Некоторые картофелесажалки снабжены дополнительным контейнером для удобрений, который вносит их в почву вместе с картофелем или другими корнеплодами.

к меню ↑

2.4 Самодельная картофелесажалка для минитрактора и мотоблока

Как и копалка самодельная может быть сделана и картофелесажалка для огорода своими руками. Прежде всего, как и в первом случае, нужно сварить прочную раму. Лучше всего это делать из швеллеров с маркировкой «8». В целом рама состоит из двух лонжеронов с попереченами, специальных арок в передней части и усиливается все это парой диагональных балок.

Дальше из фанеры или схожего материала делается бункер для корнеплодов. Оптимальной толщиной используемого материала будет 10-12 мм. Это сделает картофелесажатель более легким, что будет предотвращать просадку на рыхлом грунте. Бункер из фанеры нужно обязательно защитить олифовым слоем и покрасить.

Принцип работы картофелесажалки

Принцип работы картофелесажалки

Дальше спереди цепляется лемех, устанавливается мост с колесами (или два в зависимости от типа), сзади добавляются диски-окучиватели. При желании, самодельную сажалку можно переделать в двухрядную, что значительно увеличит объемы обработки.

Стоит отметить, что перед началом работы над самодельной сажалкой, нужно четко определится с наличием необходимых материалов. Если таковых нет, то нужно рассчитать не будут ли они по себестоимости обходится дороже, чем покупное устройство.
